99%含量碳化硅绿色抛光粉W7

发布时间:2023-12-01 06:45:05浏览次数:

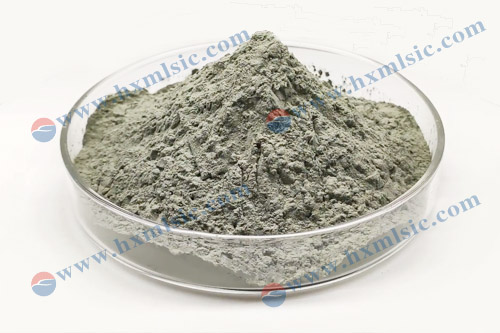

 99%含量碳化硅绿色抛光粉W7

       99%含量碳化硅绿色抛光粉W7是一种高硬度的人造磨料。它是一种六方晶系的α相碳化硅,颜色呈浅绿色,磨料代码为GC。绿色碳化硅抛光粉可用于硼硅玻璃、石英玻璃、玉石、硬质合金等材料的研磨和抛光,具有抛光效率高、磨削力强的特点。


绿碳化硅微粉JIS2500目(D50值7微米)特性:

1.很高的硬度(莫氏9.5,维氏3100-3400kg/mm2),耐磨能力强。 碳化硅的硬度随着温度的升高而降低。但是,即使在 1200°C 的温度下,绿色碳化硅的硬度仍是刚玉的两倍左右。
2.优良的耐化学性和抗氧化性。当在高温下加热时,碳化硅仅在表面氧化,形成一层二氧化硅薄膜。这种薄膜层可以保护碳化硅材料不被氧化。因此,即使在 1600°C 下,绿碳化硅也能对大多数强酸和强碱保持稳定性。
3、高韧性。碳化硅磨料的韧性是指在外力作用下不易断裂。以F46砂粒为例,静压法测得的碳化硅韧性约为68-78%。与电熔刚玉相比,碳化硅的机械强度更高。以F120为例,碳化硅的抗压强度为186KN/cm2,刚玉磨料的抗压强度为100KN/cm2。
4.优良的抗热震性,热膨胀系数低。在25-1400°C的温度下,碳化硅的平均热膨胀系数为4.4x10-6/°C,而电熔氧化铝的热膨胀系数为7-8x10-6/°C。
5.耐高温;高温强度。绿碳化硅的熔点为2600℃,最高工作温度可达1900℃。在发动机内壁涂碳化硅可以增加发动机的寿命。
6.碳化硅纯度高。我们的绿色碳化硅颗粒是由一级绿碳化硅块破碎研磨而成。然后筛分至高密度绿碳化硅砂颗粒。


99%含量碳化硅绿色抛光粉W7物理性能:

努普硬度 2600kgf/mm2
维氏硬度 3100-3400kg/mm2
莫氏硬度 9.4 min
熔点 2600°C高温下游离
导热性 210 btu/hr/ft2/in/°F (400 °F)
100 btu/hr/ft2/in/°F (1600 °F)
比重 3.2 g/cm3
导热系数 0.013 cal/cm2.sec (900°C)
热膨胀系数 7-9 x10-6 /℃(0-1600°C)
颗粒形状 有棱角颗粒
颜色 绿色


99%含量碳化硅绿色抛光粉W7典型化学指标

成分 微粉
JIS240-JIS600
微粉
JIS700-JIS2000
微粉
JIS2500-JIS4000
微粉
JIS6000-JIS10000
SiC ≥99.0% ≥98.5% ≥98.2% ≥98.0%
SiO2 ≤0.20% ≤0.20% ≤0.30% ≤0.30%
F,Si ≤0.20% ≤0.20% ≤0.20% ≤0.50%
Fe2O3 ≤0.40% ≤0.40% ≤0.50% ≤0.80%
F.C ≤0.1% ≤0.1% ≤0.3% ≤0.3%

99%含量碳化硅绿色抛光粉W7粒度分布

D10(um):
3.896
D50(um):
6.573
D90(um):
10.847
D(3,2)(um):
4.947
D(4,3)(um):
7.027










绿碳化硅微粉粒度分布(日标JIS)

推荐资讯

Copyright (©) 2021 郑州市海旭磨料有限公司 版权所有 地址:河南郑州荥阳市高村工业园  备案号:豫ICP备16034965号    XML地图

JIS粒度 D0(微米) D3(微米) D50(微米) D94(微米)
#240 ≤ 127 ≤ 103 57.0±3.0 ≥ 40
#280 ≤ 112 ≤ 87 48.0±3.0 ≥ 33
#320 ≤ 98 ≤ 74 40.0±2.5 ≥ 27
#360 ≤ 86 ≤ 66 35.0±2.0 ≥ 23
#400 ≤ 75 ≤ 58 30.0±2.0 ≥ 20
#500 ≤ 63 ≤ 50 25.0±2.0 ≥ 16
#600 ≤ 53 ≤ 41 20.0±1.5 ≥ 13
#700 ≤ 45 ≤ 37 17.0±1.5 ≥ 11
#800 ≤ 38 ≤ 31 14.0±1.0 ≥ 9.0
#1000 ≤ 32 ≤ 27 11.5.±1.0 ≥ 7.0
#1200 ≤ 27 ≤ 23 9.5±0.8 ≥ 5.5
#1500 ≤ 23 ≤ 20 8.0±0.6 ≥ 4.5
#2000 ≤ 19
