产品中心

PRODUCTS

推荐产品

合金件抛光增亮用黑碳化硅F600 Black SiC 15um 14um 13um

氮化铝陶瓷基板研磨抛光用绿碳化硅微粉1000目15微米碳化硅

硅片抛光用绿碳化硅微粉3000#4000#

新闻动态

联系我们

联系人：陈攀
电话：0371-60900389
手机：13526538098
客服QQ：669468858
邮箱：panchen@hxabrasive.com
地址：河南郑州荥阳市高村工业园

主页 > 产品中心 > 表面处理用黑碳化硅 >

黑碳化硅微粉厂家

发布时间：2026-01-05 11:43:41浏览次数：次

黑碳化硅微粉规格书

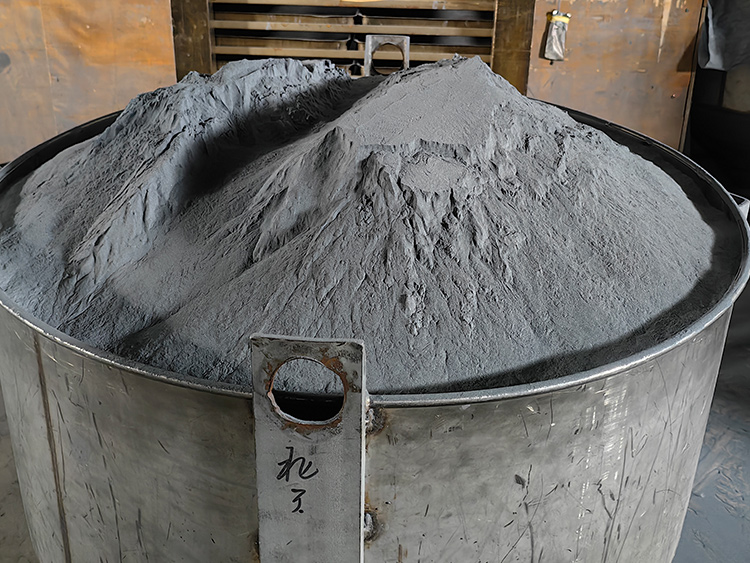

黑碳化硅微粉厂家

黑碳化硅微粉厂家生产的黑碳化硅微粉（Black Silicon Carbide Micropowder）是以石油焦、石英砂、木屑等为原料，在电阻炉中经高温（约2200℃）冶炼后，经破碎、酸洗、磁选、水力分级、干燥、筛分等工艺制成的微米级（通常D50在0.5–50 µm）高硬度黑色粉末。其化学式为SiC，α-晶型为主，莫氏硬度9.2–9.5，仅次于金刚石和立方氮化硼；比重≈3.2 g cm⁻³，熔点≈2700 ℃，导热系数高达120 W m⁻¹ K⁻¹，且具有优异的化学惰性、抗热震性和半导体特性。

核心性能指标

粒度分布：JIS #240–#6000（D50 58 µm–2.5 µm）。
化学成分：SiC ≥98.0 %，游离C ≤0.3 %，Fe₂O₃ ≤0.2 %，游离SiO₂ ≤0.5 %。
颗粒形貌：多角状，边缘锋利。
比表面积：0.3–15 m² g⁻¹（BET），pH 6–8，悬浮稳定性好。

典型化学指标

SiC	≥98%
SiO₂	≤1%
H₂O₃	≤0.5%
Fe₂O₃	≤0.3%
F.C	≤0.3%
磁性物含量	≤0.02%

典型物理指标

莫氏硬度:	9.2
努普硬度	3000-3300 kg/mm2
维氏硬度	2940-3200 kg/mm2
熔点	2300 °C游离
Max使用温度	1900℃
比重:	3.2-3.45 g/cm³
堆积密度(LPD):	1.2-1.6 g/cm3(根据粒度有所不同)
颜色:	黑色
晶体形状:	六方晶系
弹性模量	58-65x10⁶psi
热膨胀系数	3.9-4.5 x10^-6/ ℃
热导率	71-130 W/MK

黑碳化硅微粉型号

JIS粒度	D0(微米)	D3(微米)	D50(微米)	D94(微米)
#240	≤ 127	≤ 103	57.0±3.0	≥ 40
#280	≤ 112	≤ 87	48.0±3.0	≥ 33
#320	≤ 98	≤ 74	40.0±2.5	≥ 27
#360	≤ 86	≤ 66	35.0±2.0	≥ 23
#400	≤ 75	≤ 58	30.0±2.0	≥ 20
#500	≤ 63	≤ 50	25.0±2.0	≥ 16
#600	≤ 53	≤ 41	20.0±1.5	≥ 13
#700	≤ 45	≤ 37	17.0±1.5	≥ 11
#800	≤ 38	≤ 31	14.0±1.0	≥ 9.0
#1000	≤ 32	≤ 27	11.5.±1.0	≥ 7.0
#1200	≤ 27	≤ 23	9.5±0.8	≥ 5.5
#1500	≤ 23	≤ 20	8.0±0.6	≥ 4.5
#2000	≤ 19	≤ 17	6.7±0.6	≥ 4.0
#2500	≤ 16	≤ 14	5.5±0.5	≥ 3.0
#3000	≤ 13	≤ 11	4.0±0.5	≥ 2.0
#4000	≤ 11	≤ 8.0	3.0±0.4	≥ 1.8

粒度	最粗粒		粗粒		基本粒		混合粒		细粒
	尺寸范围(um)	允许颗粒	尺寸范围(um)	重量%不多于	尺寸范围(um)	重量%不少于	尺寸范围(um)	重量%不少于	尺寸范围(um)	重量%不多于
W63	100-80	1	80-63	15	63-50	50	63-40	80	细于40	5
W50	80-63	1	63-50	15	50-40	50	50-28	80	细于28	5
W40	63-50	1	50-40	15	40-28	50	40-20	80	细于20	5
W28	50-40	1	40-28	18	28-20	45	28-14	74	细于14	8
W20	40-28	1	28-20	18	20-14	45	20-10	74	细于10	8
W14	28-20	2	20-14	20	10-14	45	14-7	72	细于7	8
W10	20-14	2	10-14	20	10-7	40	10-5	70	细于5	10
W7	10-14	2	10-7	20	7-5	40	7-3.5	70	细于3.5	10
W5	10-7	3	7-5	20	5-3.5	40	5-2.5	70	细于2.5	10

P标微粉	D0（um）	D3(um)	D50(um)	D95(um)
P240	Max. 110	Max. 81.7	58.5±2.0	Min. 44.5
P280	Max. 101	Max. 74.0	52.2±2.0	Min. 39.2
P320	Max. 94	Max. 66.8	46.2±1.5	Min. 34.2
P360	Max. 87	Max. 60.3	40.5±1.5	Min. 29.6
P400	Max. 81	Max. 53.9	35.0±1.5	Min. 25.2
P500	Max. 77	Max. 48.3	30.2±1.5	Min. 21.5
P600	Max. 72	Max. 43.0	25.8±1.0	Min. 18.0
P800	Max. 67	Max. 38.1	21.8±1.0	Min. 15.1
P1000	Max. 63	Max. 33.7	18.3±1.0	Min. 12.4
P1200	Max. 58	Max. 29.7	15.3±1.0	Min. 10.2
P1500	Max. 53	Max. 22.4	12.6±1.0	Min. 8.3
P2000	Max. 45	Max. 19.3	10.3±0.8	Min. 6.7
P2500	Max. 38	Max. 14.0	8.4±0.5	Min. 5.4
P3000	Max. 32	Max. 12.0	6.7±0.5	Min. 3.0
P4000	Max. 27	Max. 11.0	5.5±0.5	Min. 2.0
P5000	Max. 23	Max. 8.0	4±0.5	Min. 1.8
