产品中心

PRODUCTS

推荐产品

玛瑙溜光用黑碳化硅Black Silicon Carbide sand F24mesh

绿碳化硅W50研磨粉用于压电陶瓷的优点

新闻动态

联系我们

联系人：陈攀
电话：0371-60900389
手机：13526538098
客服QQ：669468858
邮箱：panchen@hxabrasive.com
地址：河南郑州荥阳市高村工业园

主页 > 产品中心 > 表面处理用绿碳化硅 >

绿碳化硅W10目数1500目用于导热填料

发布时间：2026-02-03 09:34:15浏览次数：次

绿碳化硅W10技术参数表

绿碳化硅W10目数1500目用于导热填料

绿碳化硅微粉 W10 是以石英砂、石油焦为主要原料，添加食盐提纯，经电阻炉高温冶炼成大结晶碳化硅块，再通过破碎、球磨整形、酸洗除杂、水力分级、高温烘干等多道工序制成的高纯度精细磨料，具备高硬度、高切削力、化学稳定性优异的核心特质，多用于硬脆材料的精密研磨抛光与高端耐磨材料添加，由于其导热系数高，可以作为导热填料使用。

GC微粉W10外观为灰绿色粉末，W10 对应的目数为日标1500目，基本粒区间在 10–7μm，颗粒呈多角形且棱角分明，具备强劲的切削能力。其核心成分指标上，碳化硅 SiC 含量不低于 98.5%，三氧化二铁含量不大于 0.40%，游离碳含量不大于 0.20%，整体杂质含量偏低，化学惰性表现良好。

绿碳化硅W10目数1500目用于导热填料特性：

1.很高的硬度（莫氏9.5，维氏3100-3400kg/mm2），耐磨能力强。碳化硅的硬度随着温度的升高而降低。但是，即使在 1200°C 的温度下，绿色碳化硅的硬度仍是刚玉的两倍左右。
2.优良的耐化学性和抗氧化性。当在高温下加热时，碳化硅仅在表面氧化，形成一层二氧化硅薄膜。这种薄膜层可以保护碳化硅材料不被氧化。因此，即使在 1600°C 下，绿碳化硅也能对大多数强酸和强碱保持稳定性。
3、高韧性。碳化硅磨料的韧性是指在外力作用下不易断裂。以F46砂粒为例，静压法测得的碳化硅韧性约为68-78%。与电熔刚玉相比，碳化硅的机械强度更高。以F120为例，碳化硅的抗压强度为186KN/cm2，刚玉磨料的抗压强度为100KN/cm2。
4.优良的抗热震性，热膨胀系数低。在25-1400°C的温度下，碳化硅的平均热膨胀系数为4.4x10-6/°C，而电熔氧化铝的热膨胀系数为7-8x10-6/°C。
5.耐高温；高温强度。绿碳化硅的熔点为2600℃，最高工作温度可达1900℃。在发动机内壁涂碳化硅可以增加发动机的寿命。
6.碳化硅纯度高。我们的绿色碳化硅颗粒是由一级绿碳化硅块破碎研磨而成。然后筛分至高密度绿碳化硅砂颗粒。

绿碳化硅W10目数1500目用于导热填料物理性能：

努普硬度	2600kgf/mm2
维氏硬度	3100-3400kg/mm2
莫氏硬度	9.4 min
熔点	2600°C高温下游离
导热性	210 btu/hr/ft2/in/°F (400 °F) 100 btu/hr/ft2/in/°F (1600 °F)
比重	3.2 g/cm3
导热系数	0.013 cal/cm2.sec (900°C)
热膨胀系数	7-9 x10-6 /℃(0-1600°C)
颗粒形状	有棱角颗粒
颜色	绿色

绿碳化硅W10目数1500目用于导热填料典型化学指标

化学成分	F230-F2000
SiC	Min 98.5%
SiO₂	Max 0.70%
F,Si	Max 0.40%
Fe₂O₃	Max 0.15%
F.C	Max 0.30%
L.O.I	Max 0.09%

绿碳化硅微粉生产规格：

国标（W标）	W63,W50，W40，W28，W20，W14，W10,W7，W5，W3.5，W2.5，W1.5
欧标（F标）	F230 F240 F280 F320 F360 F400 F500 F600 F800 F1000 F1200 F1500 F2000
日标（JIS标）	240# 280# 320# 360# 400# 500# 600# 700# 800# 1000# 1200# 1500# 2000# 2500# 3000# 4000# 6000# 8000# 10000#

绿碳化硅微粉粒度分布(日标JIS)

JIS粒度	D0(微米)	D3(微米)	D50(微米)	D94(微米)
#240	≤ 127	≤ 103	57.0±3.0	≥ 40
#280	≤ 112	≤ 87	48.0±3.0	≥ 33
#320	≤ 98	≤ 74	40.0±2.5	≥ 27
#360	≤ 86	≤ 66	35.0±2.0	≥ 23
#400	≤ 75	≤ 58	30.0±2.0	≥ 20
#500	≤ 63	≤ 50	25.0±2.0	≥ 16
#600	≤ 53	≤ 41	20.0±1.5	≥ 13
#700	≤ 45	≤ 37	17.0±1.5	≥ 11
#800	≤ 38	≤ 31	14.0±1.0	≥ 9.0
#1000	≤ 32	≤ 27	11.5.±1.0	≥ 7.0
#1200	≤ 27	≤ 23	9.5±0.8	≥ 5.5
#1500	≤ 23	≤ 20	8.0±0.6	≥ 4.5
#2000	≤ 19	≤ 17	6.7±0.6	≥ 4.0
#2500	≤ 16	≤ 14	5.5±0.5	≥ 3.0
#3000	≤ 13	≤ 11	4.0±0.5	≥ 2.0
#4000	≤ 11	≤ 8.0	3.0±0.4	≥ 1.8
#6000	≤ 8.0	≤ 5.0	2.0±0.4	≥ 0.8
#8000	≤ 6.0	≤ 3.5	1.2±0.3	≥ 0.6

绿碳化硅W10目数1500目用于导热填料应用场景

精密研磨与抛光：适用于光学玻璃、半导体硅片、蓝宝石、陶瓷、硬质合金刀具、精密轴承等硬脆材料的超精研磨，可实现 Ra 0.1 μm 以下表面粗糙度，工件不易崩边、划伤。
磨具制造：用于生产精细固结磨具、涂附磨具（如精细砂纸、砂带），适配有色金属、不锈钢、高速钢等材料的精密加工。
材料添加：作为耐磨填料加入氟碳涂料、工业陶瓷、橡胶、塑料等，提升产品耐磨、耐高温与化学稳定性，且色泽稳定不影响制品外观。
其他领域：用于高级耐火材料、航空发动机耐磨层、金刚石工具辅料、精密铸造型砂等，发挥高纯度与热稳定优势。

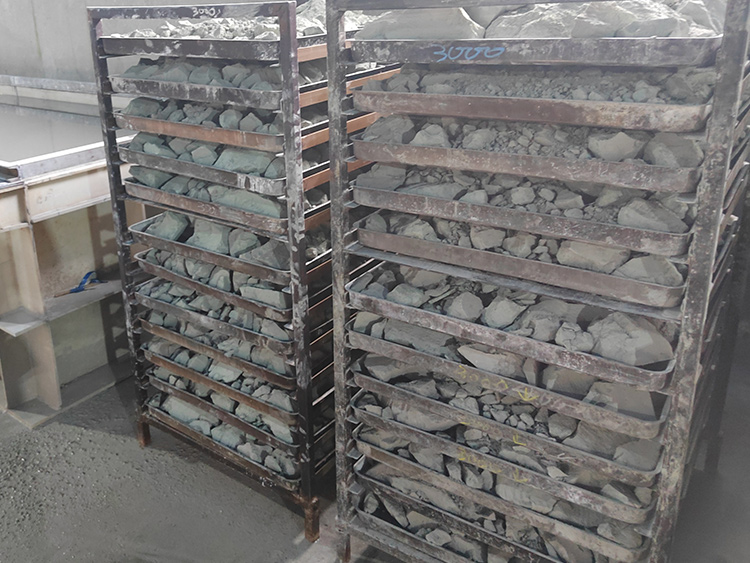

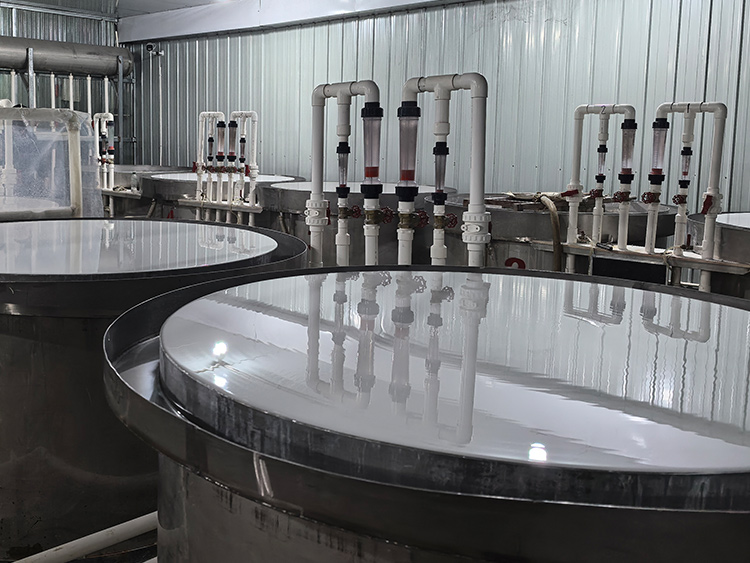

绿碳化硅W10目数1500目用于导热填料的生产和包装：

上一篇：绿碳化硅W50研磨粉用于压电陶瓷的优点

下一篇：最后一页

产品中心

PRODUCTS

绿碳化硅W10目数1500目用于导热填料

玛瑙溜光用黑碳化硅Black Silicon Carbide sand F24mesh

碳化硅水砂纸用绿碳化硅微粉W5

绿碳化硅W50研磨粉用于压电陶瓷的优点

绿碳化硅W10目数1500目用于导热填料

绿碳化硅W10目数1500目用于导热填料

绿碳化硅W10目数1500目用于导热填料特性：

绿碳化硅W10目数1500目用于导热填料物理性能：

绿碳化硅W10目数1500目用于导热填料典型化学指标

绿碳化硅微粉生产规格：

绿碳化硅微粉粒度分布(日标JIS)

绿碳化硅W10目数1500目用于导热填料应用场景

绿碳化硅W10目数1500目用于导热填料的生产和包装：

推荐资讯

产品中心

应用行业

荣誉资质

新闻动态
