联系人：陈攀
电话：0371-60900389
手机：13526538098
客服QQ：669468858
邮箱：panchen@hxabrasive.com
地址：河南郑州荥阳市高村工业园

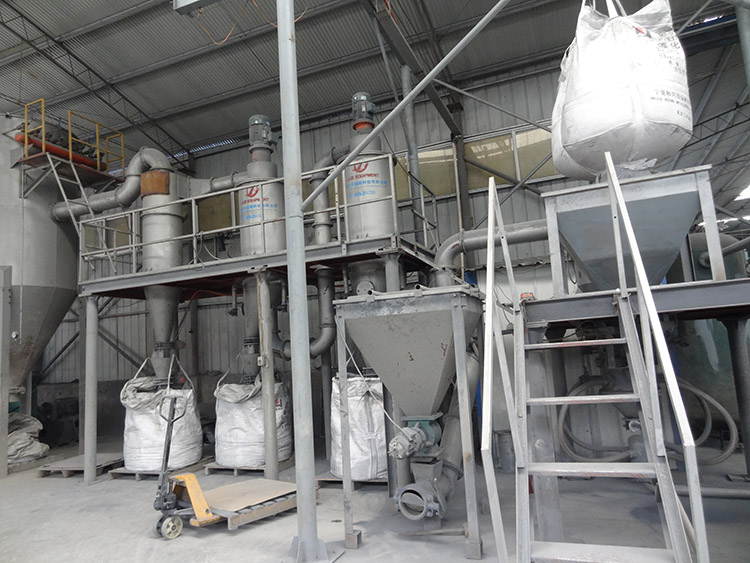

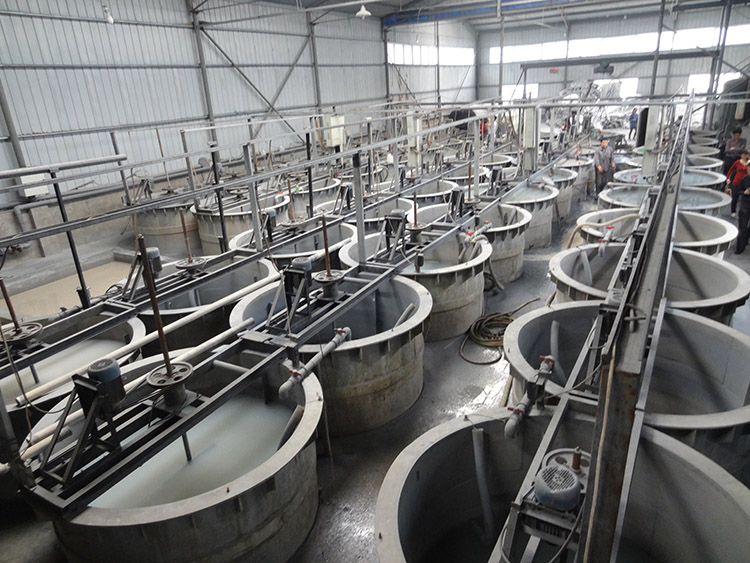

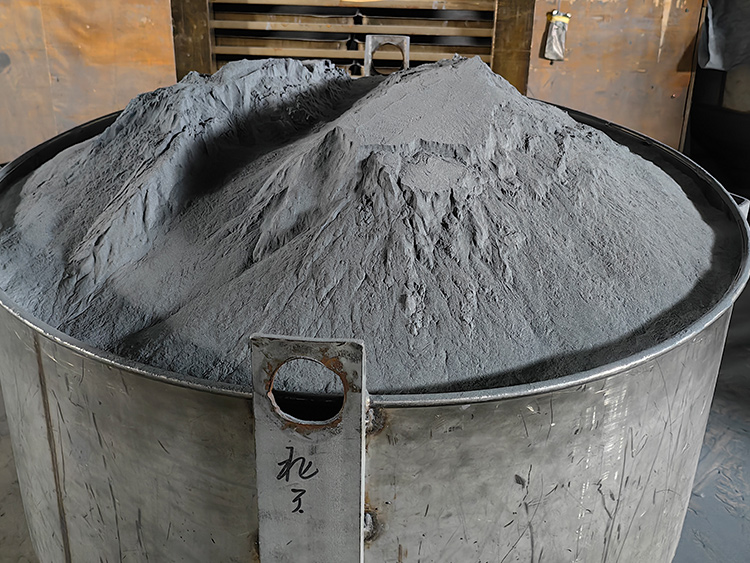

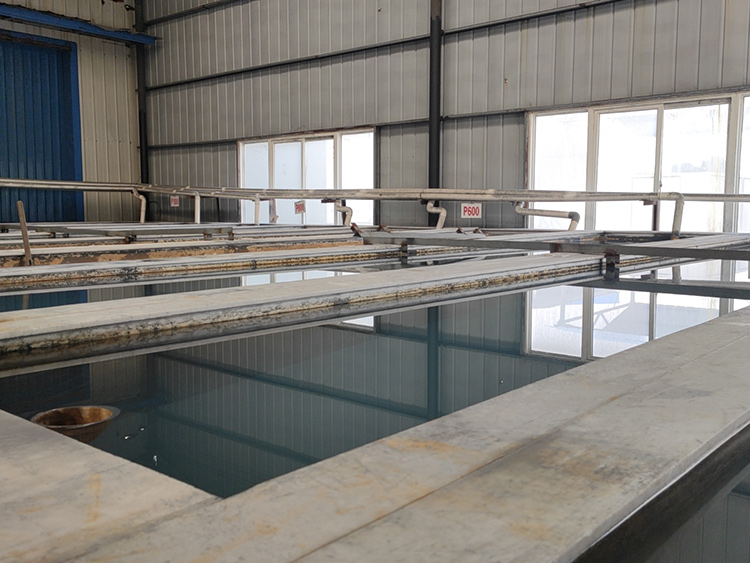

研磨级黑碳化硅微粉是一种经过酸洗水洗、溢流沉淀制成的精细粉体。不同于耐火材料级的碳化硅粉末，研磨级碳化硅具有颗粒跨度窄、集中度高、清洁度高的特点。适用于玉石、五金配件、电子陶瓷、有色金属的研磨和抛光，可搭配滚动研磨机、溜光机、平面研磨机进行研磨处理。
黑碳化硅微粉的特性：
硬度高。高于刚玉和天然磨料、略低于绿碳化硅。
韧性比绿碳化硅好。
纯净度高，游离碳、游离硅等杂质含量低。
碳化硅含量高，约98.5-99%。
碳化硅微粉微观形态为带棱角的颗粒，磨削能力强。
粒度均匀度好。
化学指标
|
成分 |
标准值 |
典型值 |
|
SiC |
≥98% |
98.62 |
|
SiO2 |
≤1% |
0.08 |
|
Fe2O3 |
≤0.1% |
0.05 |
|
F.C |
≤0.2% |
0.12 |
|
磁性物含量 |
≤0.02% |
0.01 |
典型物理指标：
|
莫氏硬度: |
9.2 |
|
努普硬度 |
3000-3300 kg/mm2 |
|
维氏硬度 |
2940-3200 kg/mm2 |
|
熔点 |
2300 °C游离 |
|
Max使用温度 |
1900℃ |
|
比重: |
3.2-3.45 g/cm3 |
|
堆积密度(LPD): |
1.2-1.6 g/cm3(根据粒度有所不同) |
|
颜色: |
黑色 |
|
晶体形状: |
六方晶系 |
|
弹性模量 |
58-65x106 psi |
|
热膨胀系数 |
3.9-4.5 x10-6/ ℃ |
|
热导率 |
71-130 W/MK |
|
P标微粉 |
D0（um） |
D3(um) |
D50(um) |
D95(um) |
|
P240 |
Max. 110 |
Max. 81.7 |
58.5±2.0 |
Min. 44.5 |
|
P280 |
Max. 101 |
Max. 74.0 |
52.2±2.0 |
Min. 39.2 |
|
P320 |
Max. 94 |
Max. 66.8 |
46.2±1.5 |
Min. 34.2 |
|
P360 |
Max. 87 |
Max. 60.3 |
40.5±1.5 |
Min. 29.6 |
|
P400 |
Max. 81 |
Max. 53.9 |
35.0±1.5 |
Min. 25.2 |
|
P500 |
Max. 77 |
Max. 48.3 |
30.2±1.5 |
Min. 21.5 |
|
P600 |
Max. 72 |
Max. 43.0 |
25.8±1.0 |
Min. 18.0 |
|
P800 |
Max. 67 |
Max. 38.1 |
21.8±1.0 |
Min. 15.1 |
|
P1000 |
Max. 63 |
Max. 33.7 |
18.3±1.0 |
Min. 12.4 |
|
P1200 |
Max. 58 |
Max. 29.7 |
15.3±1.0 |
Min. 10.2 |
|
P1500 |
Max. 53 |
Max. 22.4 |
12.6±1.0 |
Min. 8.3 |
|
P2000 |
Max. 45 |
Max. 19.3 |
10.3±0.8 |
Min. 6.7 |
|
P2500 |
Max. 38 |
Max. 14.0 |
8.4±0.5 |
Min. 5.4 |
|
P3000 |
Max. 32 |
Max. 12.0 |
6.7±0.5 |
Min. 3.0 |
|
P4000 |
Max. 27 |
Max. 11.0 |
5.5±0.5 |
Min. 2.0 |
|
P5000 |
Max. 23 |
Max. 8.0 |
4±0.5 |
Min. 1.8 |
适用的研磨对象：
普通金属、合金材料、有色金属等。
玉石、汉白玉、鹅卵石等。
花岗岩、石材等。
陶瓷制品、电子陶瓷等。
普通钠钙玻璃、琉璃工艺品等。
Copyright (©) 2021 郑州市海旭磨料有限公司 版权所有 地址：河南郑州荥阳市高村工业园 备案号：豫ICP备16034965号 XML地图
